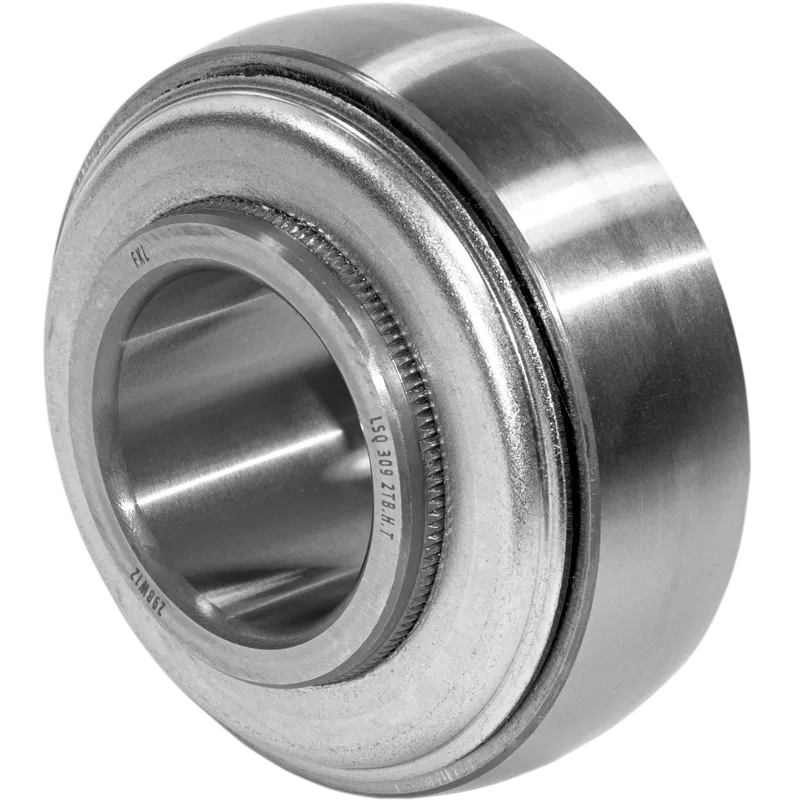

LSQ 309 2TB.H.T

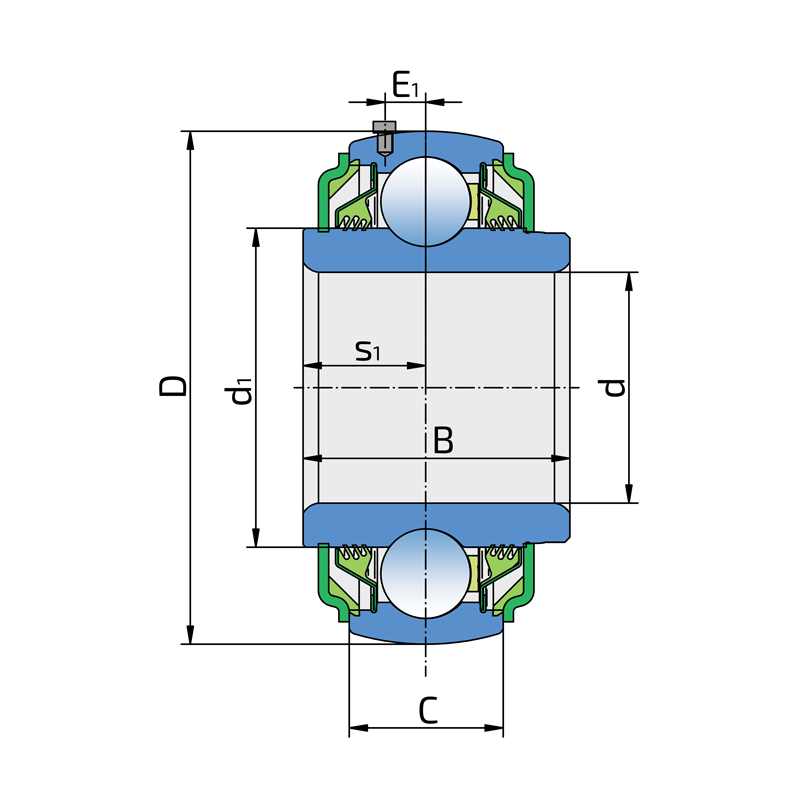

Technical specifications
| d | Bore diameter | 45 mm |
| d1 | Inner ring outside diameter | 62.18 mm |
| D | Outside diameter | 100 mm |
| B | Width inner ring | 50.45 mm |
| C | Width outer ring | 29 mm |
| s1 | Distance from locking device side face to raceway centre | 22.95 mm |
| E1 | Distance from raceway center to the stopping pin | 8 mm |
| kg | Mass | 1.25 kg |
| Cdyn | Dynamic load rating | 80.8 kN |
| Co | Static load rating | 59.6 kN |
| Pu | Fatigue load limit | 2.503 kN |

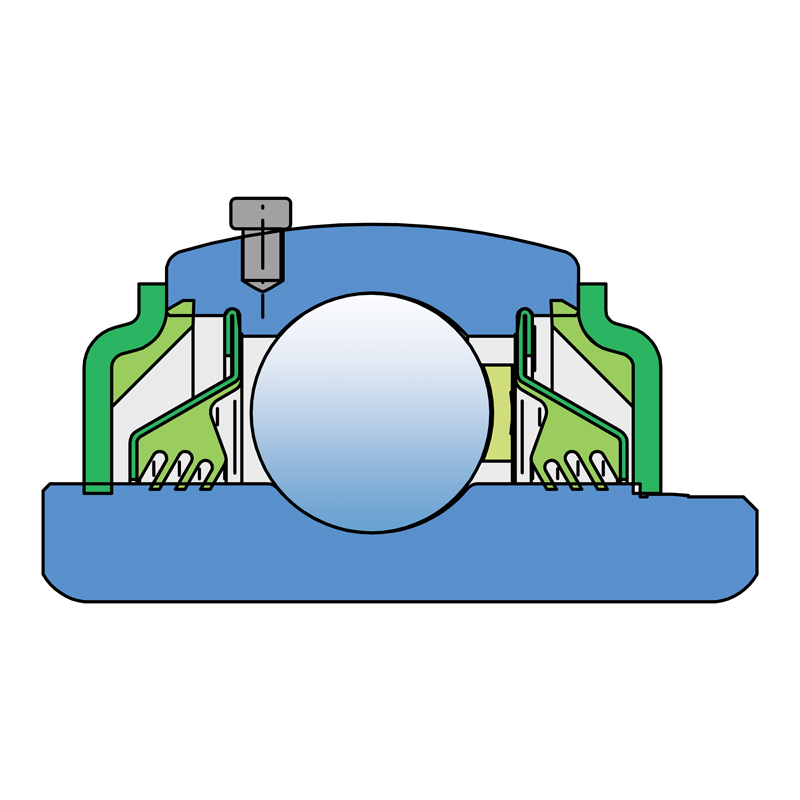

RUBBERIZED FLINGER + T SEAL / T SEAL + RUBBERIZED FLINGER
Rubberized flinger with 3-lip seal on the base side and 3-lip seal with rubberized flinger on the front side which is exposed to contaminants.
The 3-lip seal protects the bearing from contaminant penetration. The rubberized flinger protects the seal from mechanical damage and provides additional sealing.
